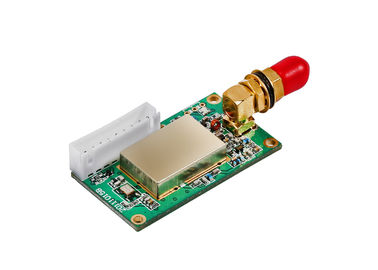

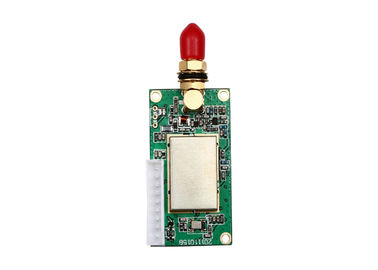

transfert des données sans fil 1km RS232 RS485 TTL de l'infopac de 100mW rf 433MHz
Introduction
LS-U100 est un infopac de la bande 100mW de fréquence ultra-haute. Il transmet la visibilité directe environ de 1KM. Ce module adopte la transmission transparente. Les utilisateurs n'ont besoin d'aucune connaissance de programme. Conçu avec du TI CC1020 d'IC de bonne représentation et la grande vitesse MCU, LS-U100 est un excellent émetteur-récepteur de rf. Il a l'avantage de la petite taille, consommation de puissance faible, longue distance de transmission, et aussi, capacité anti-parasitage forte.
Paramètre :
| REPRÉSENTATION | |
| Puissance de sortie : | 100mW |
| Portée optique de rf : | 1000m@1200bps ; 600m@9600bps |
| Taux effectif de rf : | 1200/2400/4800/9600/19200bps |
| La Manche de l'espace : | 1MHz (défaut), (personnalisation 12.5/25KHz) |
| Largeur de bande : | <25khz> |
| Sensibilité de récepteur : | -120dBm@1200bps, -115dbm (9600bps) |
| Format de données : | 8N1, 8E1, 8O1 (adaptez aux besoins du client) |
| COMPATIBILITÉ | |
| LS-UN10, LS-U100, LS-U1000, série LS-UN5000 | |
| PUISSANCE | |
| Tension d'alimentation : | C.C 5V |
| Transmettez le courant : | <40ma> |
| Recevez le courant : | <20ma> |
| Courant de sommeil : | <20ua> |
| GÉNÉRALITÉS | |
| Mode de communication : | Semi-duplex |
| Bande de fréquence : | 400MHz, ou 450MHz, 470MHz |
| Modulation de fréquence | FSK/GFSK |
| La Manche : | 8 (défaut), 16/32/64 (facultatif) |
| Interface : | TTL, RS232, RS485 (choisissez un) |
| PROPRIÉTÉS PHYSIQUES | |
| Taille : | 47mm×26mm×10mm (à l'exclusion de la base d'antenne et de la goupille de données) |
| Poids : | 20g |
| Base d'antenne : | 50Ω, SMA |
| Température de fonctionnement : | Industriel : - 40℃~+85℃ (TCXO) |
| Stabilité de fréquence : | ±2.5ppm industriel |
Application :
Définition de Pin (goupille 9)
| Pin non. | Signal Nom | Fonction | Niveau | Connexion avec le terminal | Remarques |
| 1 | LA terre | Fondre de l'alimentation d'énergie | La terre | ||
| 2 | VCC | C.C d'alimentation d'énergie | +3V ~5.5V | ||
| 3 | RxD/TTL | Réception de données | TTL | TxD | |
| 4 | TxD/TTL | Transmission de données | TTL | RxD | |
| 5 | SGND | Signal | |||
| 6 | A (TXD) | A de RS-485 (TxD de RS-232) | A (RxD) | ||
| 7 | B (RXD) | B de RS-485 (RxD de RS-232) | B (TxD) | ||
| 8 | SOMMEIL | Contrôle de sommeil | TTL | Signal de sommeil | Valide de bas niveau |
| 9 | ESSAI | Essai d'usine |
Configuration de la Manche :
Chaque canal a son point à frèquence fixe qui est pré-écrit à MCU dans l'usine. Ce qui suit est la table de configuration pour notre module commun. Si vous avez besoin d'autres points de fréquence, dites svp nos ventes quand vous passez la commande.
| Creusez des rigoles non. | Fréquence | La Manche non. | Fréquence |
| 1 | 429.0325MHz | 5 | 433.0325MHz |
| 2 | 430.0325MHz | 6 | 434.0325MHz |
| 3 | 431.0325MHz | 7 | 435.0325MHz |
| 4 | 432.0325MHz | 8 | 436.0325MHz |
Installez la dimension :
Comment se relier au PC
Exemple d'application
