| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Certification: | CE, FCC |
| Numéro de modèle: | LS-Irri |
| Quantité de commande min: | 2pcs |
| Prix: | Negotiation |
| Détails d'emballage: | carton standard |
| Délai de livraison: | 2-8 jours |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| fréquence: | 433MHz | Technologie: | Lora/RF |
|---|---|---|---|
| Puissance de sortie: | 1W | Type de solénoïde: | valve électrique |
| Distance: | 2km+ | Sortie: | 2 canaux |
| Surligner: | contrôleur d'irrigation de radio de 2km,contrôleur sans fil de l'irrigation 433MHz,contrôleur de valve 1W électrique |
||
Système MARCHE-ARRÊT d'irrigation de valve à télécommande sans fil du système de contrôle PLC/HMI
Introduction
LS-EVC02 est un contrôleur de valve électrique basé par radio. Il a le circuit intégré de charge de puissance, ajoutant une batterie au lithium, vous pourrait employer l'alimentation d'énergie solaire. LS-EVC02 est CORRECT pour commander 2 valves électriques des stations 12V et pour relier 1 capteur de pression. Nos systèmes d'irrigation sont idéaux pour applications commerciales/municipales telles que les terres cultivables, le verger, la rue et la route aménageant en parc, médianes, parcs, chantiers de construction.

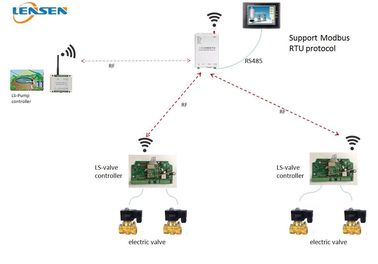

Diagramme d'application
Ce système inclut un maître (LS-R324 DTU sans fil) et un contrôleur de pompe (LS-RDIO0202 RTU sans fil) et quelques contrôleurs de valve électriques (LS-EVC02).
Vous pourriez relier LS-R324 DTU sans fil au logiciel de HMI, de PC ou au PLC par l'intermédiaire du port RS485. Nous soutenons le protocole de Modbus RTU. En programmant votre contrôleur, vous pourriez réaliser à télécommande votre pompe principale MARCHE-ARRÊT et valves électriques MARCHE-ARRÊT automatiquement.
| Paramètre | |
| Puissance de sortie : | 1W |
| Alimentation d'énergie : | Alimentation d'énergie de changement de C.C 12 ou panel+battery solaire |
| Distance de contrôle : | 2km LOS+ |
| Vitesse baud : | 2400bps |
| Réception de la sensibilité : | -123dBm@1200bps, -118dbm (9600bps) |
| Mise en réseau | |
| Mise en réseau : | Point par point et point-à-multipoint |
| Protocole : | Protocole de Modbus RTU |
| Description gauche | |
| Sortie : |
2 sorties |
| Port de communication | TTL |
| Actuel | |
| Transmettez actuel : | <400ma> |
| Réception du courant : | <40ma> |
| Généralités | |
| Fréquence : | 433MHz |
| La Manche aucune : | 16 canaux, peuvent changer par l'intermédiaire de l'interrupteur à positions multiples |
| Propriétés physiques | |
| Dimension : | 115×90×40 (millimètre) |
| Connecteur d'antenne : | SMA, antenne de véhicule avec le câble de 1.5m |
| La température : | -35℃~+75℃ (industriel) |
| Montage de la méthode : | Norme rail industriel de guilde de 3,5 pouces |
Conditions de système
Tous les appareils sans fil dans le même système devraient utiliser le même canal de fréquence, avec la même vitesse baud, puis ils peuvent communiquer les uns avec les autres. Avant utilisation, vérifiez svp le canal et l'identification plaçant d'abord. Vous pourriez employer l'IMMERSION pour placer le canal (référez-vous svp la pièce d'arrangement d'IMMERSION)
Le paramètre électrique de contrôleur de valve
Paramètre de rf : 433MHz, puissance de sortie 1W pour le contrôle sans fil de visibilité directe de 2km, 9600bps, interface de TTL
Alimentation d'énergie : C.C 12V. Nous avons le circuit solaire intégré de charge. Vous pourriez utiliser la batterie solaire de panel+lithium pour assurer la puissance pour ce conseil.
Type de batterie : batterie d'ion de lithium de C.C 12V. Notre circuit de charge est basé sur la batterie d'ion de lithium 3S. La tension nominale d'ion de lithium est 3.6V – 3 x 3,6 = 10.8V, ion de lithium de toute puissance est 4.2V - 3x4.2=12.6V. Nous recommandons d'employer 12V, la batterie 10ah. Ou vous pourriez choisir la capacité appropriée accordant vos conditions d'application réelles.
Panneau solaire : nous recommandons d'employer 18V, le panneau solaire 30W. Vous pourriez choisir l'approprié accordant votre état local de soleil.
Valve électrique : nous pouvons conduire 2 stations des valves électriques de C.C 12V
Comment relier la batterie à 2 fils
Selon l'image ci-dessus, vous pourriez relier 2 commutateurs d'écoulement d'eau, 2 valves électriques et leurs commutateurs de limite, et 1 capteur de pression à ce contrôleur. Veuillez relier une ligne de votre commutateur d'écoulement d'eau au Pin de COM, l'autre ligne à la borne 2 de notre contrôleur ou à la borne 4 comme les expositions d'image (indépendamment de positif et de négatif). Reliez deux valves électriques et leurs commutateurs de limite aux goupilles correspondantes comme guidées. Reliez la batterie et le panneau solaire correctement.
Note : Si vous utilisez la batterie à deux fils, assurez-vous svp que deux chapeaux de pullover sont reliés.
Puissance LED
La puissance LED est d'indiquer la condition du travail du module sans fil. Quand le module sans fil est réveillé pour des données recevant et des données transmettant, la LED sera sur le rouge. Quand le module sans fil est dans le sommeil, la LED est éteinte, à ce mode, lui ne peut pas transmettre ou recevoir des données.
RF LED
Rf LED est sur le module sans fil. Quand données transmettant, lueurs rouges de LED, quand données recevant, lueurs bleues de LED.
Comment relier la batterie de 4 fils
Veuillez se référer le diagramme de câblage ci-dessus.
Si vous utilisez la batterie à quatre fils, le chapeau de pullover n'a pas besoin de se relier.
Au sujet de l'arrangement d'IMMERSION
a. IMMERSION pour le canal
L'IMMERSION 1-4 est pour l'arrangement de canal
DIP1 SUR =20 =1
DIP2 SUR =21 =2
DIP3 SUR =22 =4
DIP4 SUR =23 =8
L'IMMERSION 5-8, aucune définition maintenant, svp les gardent
b. IMMERSION pour l'identification
DIP1 SUR =20 =1
DIP2 SUR =21 =2
DIP3 SUR =22 =4
DIP4 SUR =23 =8
DIP5 SUR =24 =16
DIP6 SUR =25 =32
DIP7 SUR =26 =64
DIP8 SUR =27 =128
Note :
a. S'il y a beaucoup de dispositifs communiquant dans le même système, svp réglé tous au même canal.
b. Si vous voulez changer le canal ou l'identification, découpez svp sa puissance et tournez outre du maître d'abord. Puis canal de changement ou IMMERSION d'identification. Enfin puissance d'approvisionnement encore. La LED sans compter que l'antenne lueur, la puissance LED DESSUS, que les expositions PLONGENT changé avec succès. La puissance LED indique PAS DESSUS que changement d'IMMERSION a échoué. Veuillez nous contacter pour la remise.
c. Référence d'IMMERSION pour le maître LS-R324 et IMMERSION pour le contrôleur de la pompe LS-RDIO0202. Cette application aimable, LS-R324 est principale, d'autres sont tous les esclaves. Vous pourriez placer l'identification différente pour différer les esclaves.
