| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | LS |
| Certification: | CE |
| Numéro de modèle: | LS-WJ28 |
| Quantité de commande min: | 2pc |
| Prix: | negociate |
| Détails d'emballage: | la norme |
| Délai de livraison: | 3-6 jours |
| Conditions de paiement: | T / T, Western Union, Paypal |
| Capacité d'approvisionnement: | 10000PCS |
| Entrée: | Canaux du signal analogue 8 | Sortie: | RS485/RS232 |
|---|---|---|---|
| Manière de support: | Support de Vacarme-rail | Alimentation d'énergie: | C.C 24V |
| Surligner: | 4-20mA 8 achemine le convertisseur analogue,0-5V 8 achemine le convertisseur analogue,Convertisseur RS232 par acquisition de données |
||

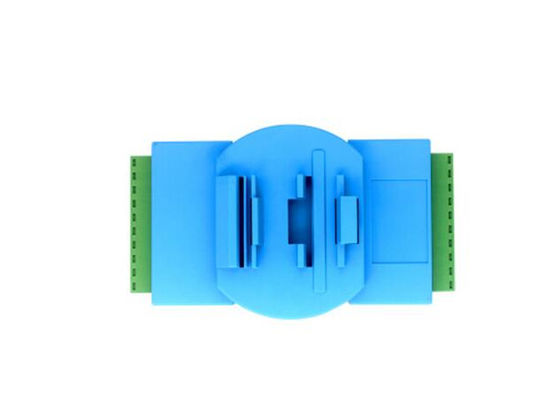

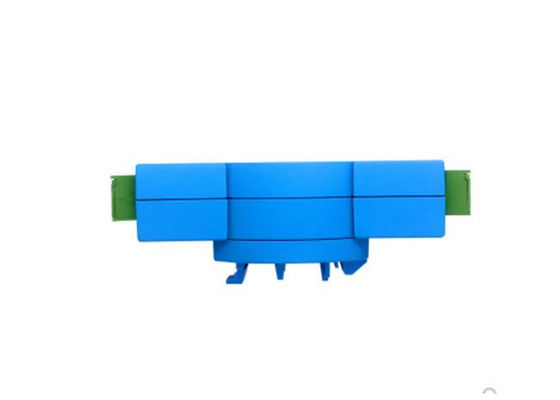

LS-WJ28 signal de courant/tension de canal d'entrées de la série 8 RS485/232 au convertisseur, 24 ANNONCES de bits par acquisition de données
Caractéristiques :
L'acquisition du signal analogue huit, le convertisseur d'isolement RS-485/232 a produit
convertisseur de l'ANNONCE 24-bit, accuracy>0.05%
entrée actuelle du signal 4-20mA/0-20mA ou de signal de la tension 0-5V/0-10V
L'interface RS-485/232 peut être exactitude programmée de module de calibrage
Entrée-sortie de signal : Isolement 3000VDC
Grand choix d'approvisionnement : 8 | 32VDC
Fiabilité élevée, programmation facile, facile à s'appliquer
Support standard du rail DIN35
adresse de module d'arrangements, vitesse baud, etc. Utilisateur-programmables.
Soutenez le protocole de Modbus RTU
Coût bas, conception modulaire de petite taille
Taille : 120x60x43mm
Applications typiques :
mesure, contrôle de signal
Entrée-sortie RS-485 à distance, par acquisition de données
demande de contrôle de construction intelligent, ingénierie de sécurité
système de contrôle d'automation industrielle, l'autobus RS-232/485
Isolement industriel de signal et transmission à long terme
opération et surveillance d'équipement
mesure des signaux de capteur
le par acquisition de données et l'enregistrement industriels
développement de produit médical, industriel et
Liste de produit :

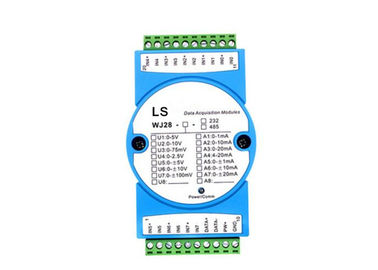

WJ28 - U (A)□ - □
Tension d'entrée ou interface de communication actuelle de signal
U1 : 0-5V A1 : 0-1mA 485 : Interface de la sortie RS-485
U2 : 0-10V A2 : 0-10mA 232 : Interface de la sortie RS-232
U3 : 0-75mV A3 : 0-20mA
U4 : 0-2.5V A4 : 4-20mA
U5 : 0-±5V A5 : 0-±1mA
U6 : 0-±10V A6 : 0-±10mA
U7 : 0-±100mV A7 : 0-±20mA
U8 : A8 défini par l'utilisateur : défini par l'utilisateur
Échantillons de sélection :
Numéro de la pièce : WJ28-A4-485 (entrée des canaux 4-20mA de moyens 8, sortie est l'interface RS485)
Numéro de la pièce : WJ28-U1-232 (entrée des canaux 0-5V de moyens 8, sortie est l'interface RS232)
Numéro de la pièce : WJ28-U2-485 (entrée des canaux 0-10V de moyens 8, sortie est l'interface RS485)
Numéro de la pièce : WJ28- (A4) 6 (U2) 2-485
(Entrée des canaux 4-20mA de moyens 6, 2 entrée des canaux 0-10V, sortie est l'interface RS485)
Comment placer le protocole de transmission de Modbus RTU :
Le protocole de défaut de module est protocole de transmissions de caractère. Si vous devez placer le module au protocole de Modbus RTU, suivez svp ces arrangements :
1. Commutateur mis d'INIT dans la position d'INIT.
2. reliez le cordon de secteur et le câble d'interface de communication.
3. rétablissez le courant, le module entre dans l'état de défaut automatiquement, l'adresse 00, la vitesse baud 9600.
4. l'attente 5s, module est initialisation.
5. envoyez la commande $00P1 (Cr), vérifient la réponse, si est ! 00 (Cr), ensemble avec succès.
6. coupez le courant, commutateur d'INIT dans la position NORMALE.
7. Le module a été placé au mode de protocole de Modbus RTU avec succès.
Note : quand vous passez commande, choisissez svp votre entrée et sortie ou notez votre numéro de la pièce.
