| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | LS |
| Certification: | CE |
| Numéro de modèle: | LS-THG-IP |
| Quantité de commande min: | 1PC |
| Prix: | negociate |
| Détails d'emballage: | la norme |
| Délai de livraison: | 3-6 jours |
| Conditions de paiement: | T / T, Western Union, Paypal |
| Capacité d'approvisionnement: | 10000PCS |
| Entrée: | 4-20mA, 0-20mA | Sortie: | 4-20mA ; 0-20mA ; 0-5V ; 0-10V |
|---|---|---|---|
| Canaux: | 1 sortie ou autre de l'entrée 1 | Alimentation d'énergie: | C.C 24V |
| Surligner: | isolant de convertisseur de signal 0-20mA,isolant de convertisseur de signal de C.C 24V,isolant de distribution de l'entrée 50mA analogique |
||

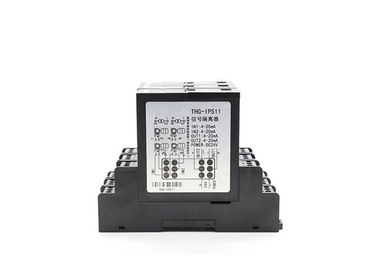

L'isolant de distribution d'entrée analogique de série de LS-THG-IP, est de fournir la puissance d'isolement pour les émetteurs à deux fils et les émetteurs trifilaires sur le site, et simultanément de transférer également et produire le signal 0/4~20mA produit par l'émetteur. Il a besoin de l'approvisionnement d'alimentation CC 24V indépendant. Son alimentation d'énergie, entrée et sortie sont séparées entre eux.
Entrée
Signal d'entrée : 4-20mA ; 0-20mA
Tension de distribution : 24V, (courant maximum 30mA d'entraînement)
Impédance d'entrée : ≤50Ω
Sortie
Le signal de sortie : 4-20mA ; 0-20mA ; 0 - 5V ; 0-10V
Résistance de charge de sortie : RL≤500Ω (quand la sortie est un signal actuel) ; RL≥10KΩ (quand la sortie est un signal de tension)
Paramètres de base
Puissance : DC24V, ± 10%
Consommation actuelle : ≤50mA (une entrée et une alimentation de sortie, d'énergie 24V, entrée de distribution d'énergie, sortie 20mA) ; ≤70mA (une entrée, alimentation de sortie deux, d'énergie 24V, entrée de distribution d'énergie, sortie 20mA) ; ≤100mA (deux sortie d'entrée deux (l'alimentation de l'énergie 24V, l'entrée de distribution d'énergie, 20mA a produit)
Exactitude de base : 0,1% FS.
Dérive de la température : 0,005% F.S./degree (- 20 degrés à +55 degrés)
Temps de réponse : ≤10mS (0-90%) (TYPE)
Force d'isolation : C.A. 1500V/1min (entre l'entrée, la sortie et la puissance)
Résistance d'isolation : ≥100MΩ (entre l'entrée, la sortie et la puissance)
Température de fonctionnement : -20 | + 55 degrés
Compatibilité électromagnétique : selon le gigaoctet/T 18268 (IEC61326-1)
Équipement de campagne applicable : émetteur à deux fils et trifilaire ; source actuelle
Description de paramètre
| Paramètre | ||||
| THG-IP | X | X | X | marques |
| Configuration | 1 | 1 sortie de l'entrée 1 | ||
| 2 | 1 sortie de l'entrée 2 | |||
| 5 | 2 sortie de l'entrée 2 | |||
| Signal d'entrée | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| Le signal de sortie | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 4 | 0-5V | |||
| 6 | 0-10V | |||
| Veuillez indiquer votre type requis d'entrée et type de sortie quand ordre d'endroit | ||||
