| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-V25000 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | carton |
| Délai de livraison: | 3-7days |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 1000pcs/month |
| Puissance de sortie: | 25W | Distance: | 20km |
|---|---|---|---|
| Matériel d'enveloppe: | En aluminium | Fréquence: | 150MHz |
| Type audio: | Analogue | ||
| Surligner: | Modem par radio sans fil de VHF,modem 150MHz par radio sans fil,module 25W par radio sans fil |
||

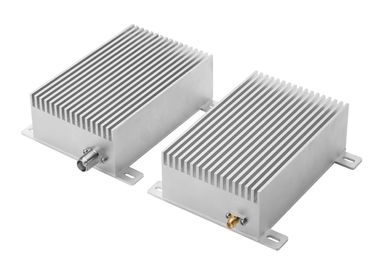

radio audio Marine Wireless Monitoring du modem 150MHz de la radio 25W À ONDES MÉTRIQUES
Modem de radio de puissance de sortie de LS-V25000 25W.
Nous soutenons RS232, RS485 ou interface de TTL, vous pouvez choisir un
Il est CORRECT de transmettre des données ou la voix
Pour la transmission de données, sa vitesse baud est 1200bps ou 2400bps.
Je : Caractéristiques :
1. Puissance de sortie élevée : 25W
2. Longue distance de transmission : jusqu'à 20km
3. Bande de la bande 150MHz de VHF ou bande 230MHz ou 450MHz
4. Transmission de données, transmission vocale correct
5. Double PLL, double VCO, fiabilité élevée
6. Fonction de VOX
II. fiche technique
, Index général
●fréquence : La bande de fréquence de VHF et de fréquence ultra-haute (150MHz, 230MHz), peut stocker environ 400 canaux
●tolérance de fréquence : ±2.5ppm
●Espacement de la Manche : 25 kilohertz
●impédance d'antenne : 50Ω
●la température d'environnement : - ℃ 35 ℃~+75
●modulez le mode : MSK
●vitesse baud d'air : 1200bps/2400bps
B, index de récepteur
●sensibilité : ≤0.25uV
●rapport de bruit d'ignal (SNR) : ≤-50dB
●Sélectivité à canal adjacent : ≥70dB
●Interférence inter de modulation : ≥70dB
●Fausse immunité de respouse : ≥70dB
C, index d'émetteur
●Transmettez la puissance : 25W
●modulez la déformation : ≤3%
●modulation de fréquence résiduelle : ≤-48dB
●déviation de fréquence : ≤5KHz
●rapport de puissance d'ortho--canal : ≤-70dB
●puissance égarée : ≤5uW
●Distance de rf : 20km (puissance de 25W rf en plein air)
D, alimentation d'énergie
●C.C : 12 V (±10%)
●attente actuelle : ≤ 1 6 0 m A
●transmission actuelle : ≤ 6 A (transmettez la puissance 25W)
E, dimension :
128*108*28mm

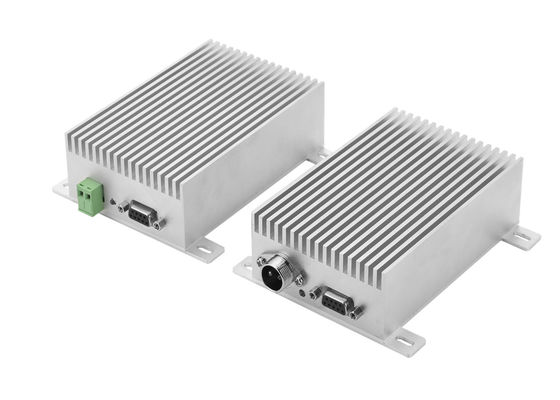

III. Pin Definition
| Connecteur | Pin No. | Nom de Pin | Description | Remarques |
| Connexion de puissance | 1 | VCC | C.C : 12V |
Svp puissance d'utilisation C.C 12V, davantage que 8A |
| 2 | LA terre | La terre de l'alimentation d'énergie | ||
| Connexion de signal | 1 | TTL (TxD) | TxD de TTL | |
| 2 | RxD (A) |
RxD de RS-232 RS-485 A |
RS-232, RS-485, TTL, seulement un valide | |
| 3 | TXD (B) |
TxD de RS-232 RS-485 B |
RS-232, RS-485, TTL, seulement un valide | |
| 4 | TTL (RxD) | RxD de TTL | ||
| 5 | LA terre | Terre de Signalisation | ||
| 6 | PTTs | La transmission audio permettent | De bas niveau est pour la transmission | |
| 7 | MIC | Entrée de signal audio | Entrée de microphone, sensibilité 10mV de modulation | |
| 8 | PS | Sortie de signal audio | Sortie 8ohm 0.5W d'amplificateur audio | |
| 9 | CARRÉ | Réception de la vérification de signal | Réception du signal convoyeur, haut niveau |
Application de LS-V25000
Récupération, contrôle marin
le trafic public
contrôle automatique industriel
programme de courant électrique
moniteur de garde de l'eau
collection de signal et transmission de système ferroviaire
contrôle d'extraction de l'huile et de transport
mesure de puits d'eau de pétrole ou
surveillance hydrologique
surveillance de station météorologique
protection des forêts
bâtiment intelligent
géologique reconnaissez
emplacement mobile
entraînement militaire
