couche: | Multicouche | couleur: | vert |
---|---|---|---|
Taille: | Facultatif | Epaisseur: | Facultatif |
Surligner: | multicouches circuit imprimé,carte multi de couche |

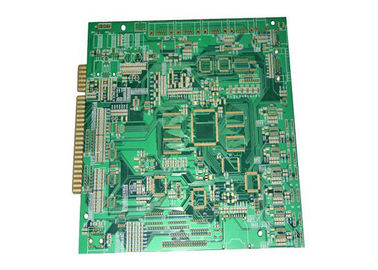

Carte PCB pour le service multicouche de carte PCB de bonne qualité de carte PCB de produits d'automation d'industrie
Notre usine fournissent le service de carte PCB et de PCBA.
Comme fabricant professionnel de carte électronique, notre usine de carte PCB s'était concentrée sur la production de la carte PCB pendant plus de 16 années
Nous pouvons offrir 24 heures prélevons rapidement le service pour PCBs à simple face et double face, 72 heures de service pour 4 à 10 couches de carte PCB. L'usine a obtenu ISO9001 : 2008 de DEKRA. En 2011, obtenu l'UL et le CQC. En 2013, passé ISO/TS16949 de DEKRA également.
Veuillez nous envoyer le gerber dans le format de RS274X pour la citation.
Détails
Épaisseur de conseil : 3.4mm
Couche : 12 couches
Préparation de surface : Or d'immersion
L'espace minimal de circuit : 0.1mm
Taille minimale de trou : 0.25mm
Particularité : L1-L4, L5-L8, L9-L12
Capacité
Article | Paramètres techniques | Remarques | ||
Ligne largeur minimale (mil) | 3/4 | On permet les lignes 3mil partielles | ||
Min. Space (mil) | 3/4 | On permet les lignes 3mil partielles | ||
Largeur de Min. Annular Ring (mil) | VIAS : 3mil | La largeur restée d'anneau signifie la distance entre le bord de trou à la périphérie d'anneau | ||
Trous composants : 6mils | ||||
Min. Hole Size
|
Épaisseur de conseil<2> | 0.1mm | Se rapporte au trou de finition | |
Panneau Thickness>=2.0mm | Allongement<> | Se rapporte au trou de finition | ||
Max. Board Thickness | Simple et double dégrossis | 5.0mm | ||
Multicouche | 5.0mm | |||
Min. Board Thickness
|
Simple et double dégrossis | 0.2mm | ||
Multicouche | 4 couches : 0.4mm, 6 couches : 0.7mm, 8 couches : 1.1mm, 10 couches : 1.6mm | |||
Max. Board Size | Simple et double dégrossis | 650 x 1100mm | ||
Multicouche | 650 x 1100mm | |||
Distance entre la ligne au bord de conseil | Contour : 0.25mm | |||
V-CUT : 0.4mm | ||||
Max. Layers | 18 couches | |||
Masque de soudure | Fenêtre de masque (mil) | 2/4 | ||
Pont de masque (mil) | 6 | |||
Couleur | Noir blanc bleu rouge jaune vert | |||
Légende | Ligne largeur minimale (mil) | 5/8 | ||
Couleur | Blanc, noir, jaune, ect. | |||
Électrodéposition extérieure | HAL (avec du Pb libre), Ni/Au plaqué, AG, IMM Ni/Au, Sn d'IMM, AG, OSP etc. | |||
Tolérance de finition d'épaisseur de conseil : |
0.2mm T<0>
T≥0.8mm, ±8% |
