| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KSE |
| Certification: | UL, ISO |
| Quantité de commande min: | 10 |
| Prix: | Negociate |
| Détails d'emballage: | la norme |
| Délai de livraison: | 15-35 jours |
| Conditions de paiement: | T / T, PayPal, Western Union |
| Capacité d'approvisionnement: | 1000000pcs/month |
| couche: | Multicouche | couleur: | Vert ou autre |
|---|---|---|---|
| Taille: | Facultatif | Epaisseur: | Facultatif |
| Matériau: | FR-4, aluminium | Épaisseur de conseil: | 0.2-2.4mm |
| Surligner: | carte multi de couche,Assemblage De Circuits Imprimés |
||

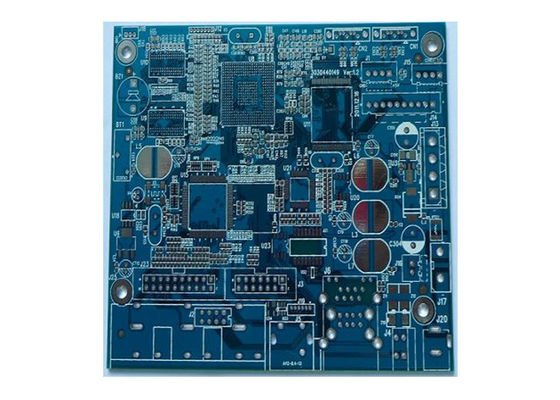

Notre carte PCB facotory, occupé 18000 mètres carrés de secteur, avec 500 employés, annuels dans tous 700 000 mètres carrés et chiffre d'affaires de ventes dollars US De 70 millions un an. C'est pourquoi nous voulons le présenter à notre à l'étranger client.
Veuillez nous envoyer le gerber dans le format de RS274X pour la citation.
Nous pouvons offrir 24 heures prélevons rapidement le service pour PCBs à simple face et double face, 72 heures de service pour 4 à 10 couches de carte PCB. L'usine a obtenu ISO9001 : 2008 de DEKRA. En 2011, obtenu l'UL et le CQC. En 2013, passé ISO/TS16949 de DEKRA également.
Détails
Épaisseur : 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm, 2.4mm, 3.0mm,
3.2mm facultatifs
Épaisseur de cuivre : 1OZ, 2OZ, 3OZ facultatif
Finition extérieure : HASL, HASL sans plomb, l'ENIG, OSP, doigt d'or facultatif
Découpe : Cheminement de commande numérique par ordinateur, contour de poinçon facultatif
Masque de soudure : facultatif vert, bleu, jaune, rouge, et noir
Impératif technique : trace minimum : 4mil (0.1mm), trou minimum : 0.2mm (8mil),
Écurie de qualité, à prix compétitif
Capacité
| Article | Paramètres techniques | Remarques | ||
| Ligne largeur minimale (mil) | 3/4 | On permet les lignes 3mil partielles | ||
| Min. Space (mil) | 3/4 | On permet les lignes 3mil partielles | ||
| Largeur de Min. Annular Ring (mil) | VIAS : 3mil | La largeur restée d'anneau signifie la distance entre le bord de trou à la périphérie d'anneau | ||
| Trous composants : 6mils | ||||
|
Min. Hole Size
|
Épaisseur de conseil<2> | 0.1mm | Se rapporte au trou de finition | |
| Panneau Thickness>=2.0mm | Allongement<> | Se rapporte au trou de finition | ||
| Max. Board Thickness | Simple et double dégrossis | 5.0mm | ||
| Multicouche | 5.0mm | |||
|
Min. Board Thickness
|
Simple et double dégrossis | 0.2mm | ||
| Multicouche | 4 couches : 0.4mm, 6 couches : 0.7mm, 8 couches : 1.1mm, 10 couches : 1.6mm | |||
| Max. Board Size | Simple et double dégrossis | 650 x 1100mm | ||
| Multicouche | 650 x 1100mm | |||
| Distance entre la ligne au bord de conseil | Contour : 0.25mm | |||
| V-CUT : 0.4mm | ||||
| Max. Layers | 18 couches | |||
| Masque de soudure | Fenêtre de masque (mil) | 2/4 | ||
| Pont de masque (mil) | 6 | |||
| Couleur | Noir blanc bleu rouge jaune vert | |||
| Légende | Ligne largeur minimale (mil) | 5/8 | ||
| Couleur | Blanc, noir, jaune, ect. | |||
| Électrodéposition extérieure | HAL (avec du Pb libre), Ni/Au plaqué, AG, IMM Ni/Au, Sn d'IMM, AG, OSP etc. | |||
| Tolérance de finition d'épaisseur de conseil : |
0.2mm T<0>
T≥0.8mm, ±8% |
|||
