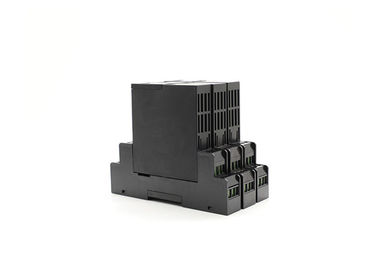

Approbation de la CE de sortie de contact sec de module d'entrée-sortie de Modbus d'isolant de signal numérique de 2 canaux

Signalez la sortie entrée 2ch de contact sec de commutateur d'entrée de Digital de module de l'extérieur I O d'isolant

Entrée

Signal d'entrée : commutez, commutateur de proximité, le ≤ 10Hz de fréquence

Tension de distribution : ≈8V (si ouvert)

Courant de court-circuit : ≈8mA

Sortie

Sortie de relais

Caractéristiques :

Temps de réponse : ≤20mS

Capacité d'entraînement : C.A. 2A/250V ; C.C 2A/30V

Type de charge : charge résistive

Caractéristiques d'entrée et sortie (quand ensemble au contrôle en phase) :

Le commutateur de champ est fermé ou le courant de boucle d'entrée est >2.1mA, le relais de sortie est fermé, et l'indicateur de canal de ch est jaune.

Mettez en place le circuit ouvert de commutateur ou le courant de boucle d'entrée <1>

Position de commutateur

Note : Quand l'entrée de commutateur doit être déconnectée, elle doit être reliée en parallèle aux deux extrémités du commutateur ; Résistance 10KΩ (telle que le commutateur || dans le bon diagramme de câblage)

Paramètres de base

Puissance : Chaîne de tension de DC24V : DC20-40V

Consommation actuelle : ≤50mA (un entré et un produit, alimentation d'énergie 24V, quand les contacts de relais sont fermés) ; ≤60mA (un entré et deux produits, deux entrés et deux produits, alimentation d'énergie 24V, quand les contacts de relais sont fermés)

Force d'isolation : C.A. 1500V/1min (entre l'entrée, la sortie, et la puissance)

Résistance d'isolation : ≥100Ω (entre l'entrée, la sortie, et la puissance)

Gamme de température de fonctionnement : -20~ +55 degrés

Compatibilité électromagnétique : selon GB/T 18268 (IEC61326-1)

Dispositifs applicables de champ :

En conformité avec des commutateurs de proximité DIN 19234 NAMUR, des commutateurs et d'autres dispositifs de champ (manos-contact d'une sécurité inhérente y compris, commutateurs de la température, commutateurs de niveau liquide, etc.)

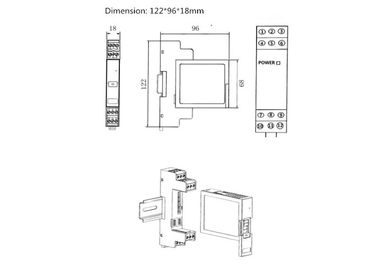

Dimension

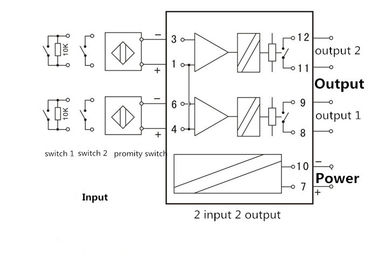

Comment câbler
