1. Introduction de général de module de série de LS-RDIO

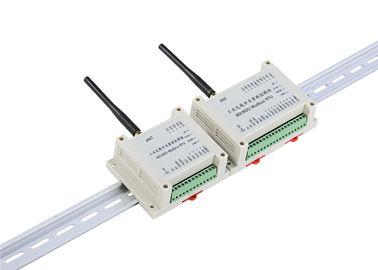

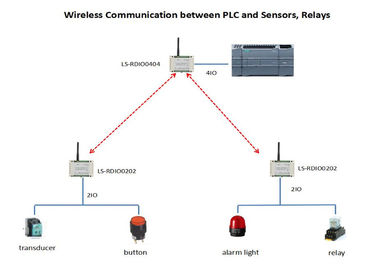

LS-RDIO Modbus RTU est un contrôleur industriel conçu par technologie de Lensen. Il soutient point par point, le point aux DI sans fil de multi-points, collection FAIT, d'AI, d'ao et contrôle. Cet émetteur-récepteur a l'avantage de l'installation facile, aucun programme exigé, aucun honoraires de communication. C'est substitution fiable et rentable pour le câble de signal de rail, fil de signal de bague collectrice.

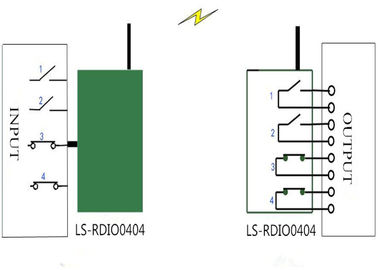

LS-RDIO0404 a 4 entrées 4 sorties de relais et 1 RS485 (RS485 sans fil adapté aux besoins du client). Puissance de sortie nous avons 2 versions, on est 100mW pour la distance de contrôle de visibilité directe de 1km, et un autre est 1W pour la distance de contrôle de visibilité directe de 3km.

2. Champ d'application

Le module d'entrée-sortie de série de LS-RDIO est très utilisé dans l'automation d'industrie comme le processus central de données d'usine, le contrôle de pompe, la surveillance de niveau de réservoir, le contrôle de convoyeur, la surveillance d'huile, les machines d'extraction, l'équipement de surveillance d'environnement, les dispositifs de levage, le contrôle de robots, la machine de remplissage, l'équipement de mélange, la ligne logistique, l'AGV etc.

3. Paramètre de RDIO0404

4. Communication de Modbus RTU et calcul de valeur

Types d'A. Register :

1) Registre de bobine :

Entrée : il n'est pas commode de lire l'entrée-sortie 8 en même temps. Afin de commander chaque entrée-sortie également, nous avons défini le registre de bobine. L'adresse de registre est 0x0000-0x0007.

Sortie : il n'est pas commode de commander l'entrée-sortie 8 en même temps. Afin de commander chaque entrée-sortie également, nous avons défini le registre de bobine dont l'adresse est 0x0020-0x0028.

Note : La bobine n'est pas la ressource supplémentaire, juste une méthode pour l'adressage de registre---adressage par le peu.

2) registre de participation :

a. valeur des canaux d'entrée : 0x0000

Note : l'adressage par le peu signifie que nous employons seulement les 8 premiers bits ; bit0 à bit7 correspond à I/à O1 à I/à O8 ;

b : retour et valeur des canaux de sortie : 0x0040

Note : adressant par des moyens de peu a mordu 0 correspond à 1/O1, le peu 7 correspond à 1/O8, la valeur correspondante de peu 15 à 8 bits que nous écrivons 0.

3) lecture de la méthode :

Registre de bobine : Lisez directement le registre de réponse. moyens 1, moyens 0 DESSUS.

Registre de participation : Peut lire chacun des état de 8 entrées une fois. Nous employons seulement bit0-bit7 de ce registre de 16 bits ; chaque peu représente l'état d'une entrée.

4) méthodes de contrôle :

a. Employez la bobine--- écrit directement le registre correspondant de bobine que vous pouvez commander la sortie correspondante.

b. Utilisez le registre de participation--- huit sorties partagent 1 registre de participation, ainsi vous pouvez parvenir chaque peu séparément pour commander la sortie de réponse.

B. Au sujet du contrôle de registre
