Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Lensen |
Numéro de modèle: | LS-RDIO0202+LS-R324 |
Quantité de commande min: | 9pcs |
Prix: | Negotiation |
Détails d'emballage: | Carton standard |
Délai de livraison: | 2-7 jours |
Conditions de paiement: | T / T, Western Union |
Capacité d'approvisionnement: | 6000pcs/month |
puissance de sortie: | 1W | Commandez la distance: | visibilité directe de 2km |
---|---|---|---|
Maître: | 1 DTU sans fil | Esclave: | 8 RTU sans fil |
Protocole: | Modbus RTU | fréquence: | 433MHZ |
Surligner: | Module de Digital I O,pompe sur outre du contrôle |
radio sans fil de module de 2km Modbus RTU I O SUR OUTRE du maître du contrôle un à 8 esclaves

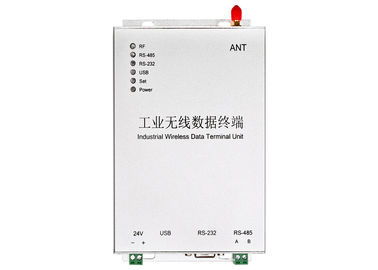

1. Introduction LS-R324 générale

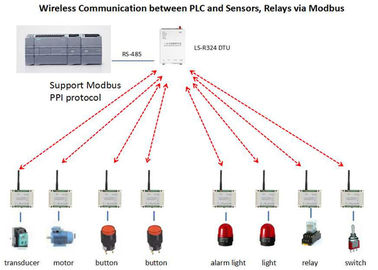

LS-R324 DTU sans fil dont la distance de transmission atteint la visibilité directe de 3km, soutient la communication sans fil PLC entre de Siemens série S7-200, S7-300, PLC de Schneider, protocole de Modbus de soutiens de PLC de Mitsubishi, de PLC etc. LS-R324 d'ABB, y compris le protocole de Modbus ASCII et de Modbus RTU, protocole de PPI.
LS-R324 DTU peut également se relier à VFD, HMI, PC pour la communication sans fil. Il soutient point par point, point à la transmission de données sans fil de multi-points. La solution sans fil fait maintenir l'avantage de des utilisateurs des câbles de câblage dans le champ dangereux, facile à installer, aucune connaissance de programme du besoin. C'est une solution fiable et concurrentielle.
2. Champ d'application
3. spécification technique
Fréquence | 433MHz ou 450MHz, 470MHz |
Puissance de sortie | 1W (VISIBILITÉ DIRECTE de 3000m) |
Appui de protocole | Protocole standard de Modbus RTU ou protocole défini par l'utilisateur |
Alimentation d'énergie | de C.C 9-36V de l'utilisation 24V habituellement C.C C.C ou 12V |
Interface | RS-485 (défaut) ou RS232 ou USB |
La Manche non. | 15 canal, IMMERSION d'utilisation à changer |

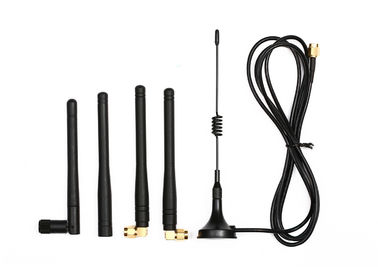

Antenne | Antenne libre de surgeon avec le câble de 1.5m (antenne de surgeon d'achat 5.5dBi) |
La température | -35℃~+75℃ (industriel) |
Dimension | 175×115×32 (millimètre) excluent l'antenne |
Méthode de difficulté | Vis |

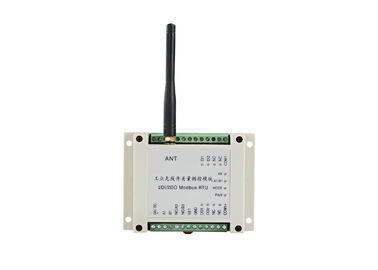

Paramètre 4.LS-RDIO0202
Paramètre | |
Puissance de sortie : | version 1W (ou 100mW) |
Alimentation d'énergie : | 9V-30V (choisissez habituellement C.C C.C 24V ou 12V) |
Distance de contrôle : | version de 3km (ou de 1km) |
Vitesse baud : | 1200bps |
Réception de la sensibilité : | -123dBm@1200bps, -118dbm (9600bps) |
Mise en réseau | |
Mise en réseau : | Point par point et point-à-multipoint |
Protocole : | Protocole de Modbus RTU |
Description de port | |
Entrée : | 2 entrées actives (le passif adaptent aux besoins du client), d'isolement |
Sortie : |
2 sorties passives de relais, d'isolement charge maximum AC250V/5A, DC30V/5A de contact (les sorties actives 0-5V adaptent aux besoins du client) |
Port de communication | RS485 (RS485 sans fil adaptent aux besoins du client) |
Actuel | |
Transmettez le courant : | <600ma> |
Réception du courant : | <50ma> |
Généralités | |
Fréquence : | 400, 450, 470 ou autre bandes de 433MHz, |
Creusez des rigoles l'aucun : | 16 canaux, peuvent changer par l'intermédiaire de l'interrupteur à positions multiples |
Propriétés physiques | |
Dimension : | 115×90×40 (millimètre) |
Connecteur d'antenne : | SMA, antenne de véhicule avec le câble de 1.5m |
La température : | -35℃~+75℃ (industriel) |
Méthode de support : | Norme rail industriel de guilde de 3,5 pouces |
