| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-RDIO0404 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-8jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| Entrées: | 4 entrées de Digital | Sorties: | 4 sorties de relais |
|---|---|---|---|
| puissance de sortie: | 1W | fréquence: | 433MHZ |
| Distance: | 2KM | Application: | Contrôle sans fil MARCHE-ARRÊT |
| Surligner: | module de rtu de modbus,pompe sur outre du contrôle |
||

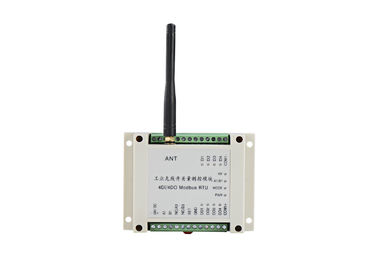

4 de canaux de Modbus RTU 4DI4DO I O niveaux sans fil de pompe/valve/réservoir de module de la radio
1. Introduction de général de module de série de LS-RDIO
LS-RDIO Modbus RTU est un contrôleur industriel conçu par technologie de Lensen. Il soutient point par point, le point aux DI sans fil de multi-points, collection FAIT, d'AI, d'ao et contrôle. Cet émetteur-récepteur a l'avantage de l'installation facile, aucun programme exigé, aucun honoraires de communication. C'est substitution fiable et rentable pour le câble de signal de rail, fil de signal de bague collectrice.
LS-RDIO0404 a 4 entrées 4 sorties de relais et 1 RS485 (RS485 sans fil adapté aux besoins du client). Puissance de sortie nous avons 2 versions, on est 100mW pour la distance de contrôle de visibilité directe de 1km, et un autre est 1W pour la distance de contrôle de visibilité directe de 3km.
2. Champ d'application
Le module d'entrée-sortie de série de LS-RDIO est très utilisé dans l'automation d'industrie comme le processus central de données d'usine, le contrôle de pompe, la surveillance de niveau de réservoir, le contrôle de convoyeur, la surveillance d'huile, les machines d'extraction, l'équipement de surveillance d'environnement, les dispositifs de levage, le contrôle de robots, la machine de remplissage, l'équipement de mélange, la ligne logistique, l'AGV etc.
3. paramètre de RDIO0404
| Paramètre | |
| Puissance de sortie : | version 1W ou 100mW |
| Alimentation d'énergie : | 9V-30V (choisissez habituellement C.C C.C 24V ou 12V) |
| Distance de contrôle : | 3km ou (version de 1km) |
| Vitesse baud : | défaut 2400bps |
| Réception de la sensibilité : | -123dBm@1200bps, -118dbm (9600bps) |
| Mise en réseau | |
| Mise en réseau : | Point par point et point aux multipoints |
| Description de port | |
| Entrée : | 4 entrées actives numériques (le passif adaptent aux besoins du client) |
| Sortie : |
4 sorties de relais, charge maximum AC250V/5A, DC30V/5A de contact (les sorties actives 0-5V adaptent aux besoins du client) |
| Port de communication | RS485 (RS485 sans fil adaptent aux besoins du client) |
| Actuel | |
| Transmettez le courant : | <600ma> |
| Réception du courant : | <50ma> |
| Généralités | |
| Fréquence : | 450, 470 ou autre bandes de 433MHz, |

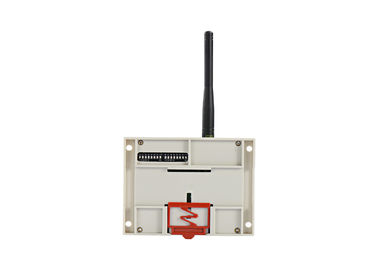

| Creusez des rigoles l'aucun : | 16 canaux, peuvent changer par l'intermédiaire de l'interrupteur à positions multiples |
| Propriétés physiques | |
| Dimension : | 115×90×40 (millimètre) |
| Connecteur d'antenne : | SMA, antenne de véhicule avec le câble de 1.5m |
| La température : | 35℃~+75℃ (industriel) |

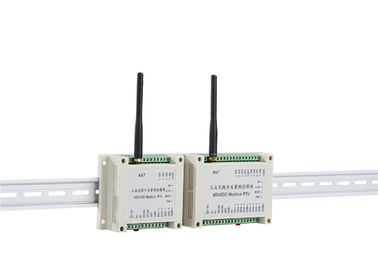

| Méthode de support : | Norme rail industriel de guilde de 3,5 pouces |
4. Comment employer

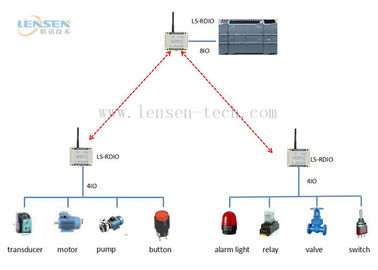

5. Exemple d'application
Remarques :
| Maître | Onguent | Correspondance d'entrée et de contrôle |
| A (DI1) | B1 (DO1) | DI1 du contrôle DO1 d'A de B1 |
| A (DI2) | B2 (DO1) | DI2 du contrôle DO1 d'A de B1 |
| A (DI3) | B3 (DO1) | DI3 du contrôle DO1 d'A de B1 |
| A (DI4) | B4 (DO1) | Contrôle DO1 de DI4of A de B1 |
| A (DI5) | B5 (DO1) | DI5 du contrôle DO1 d'A de B1 |
| A (DI6) | B6 (DO1) | DI6 du contrôle DO1 d'A de B1 |
| A (DI7) | B7 (DO1) | DI7 du contrôle DO1 d'A de B1 |
| A (DI8) | B8 (DO1) | DI8 du contrôle DO1 d'A de B1 |
| A (DO1) | B1 (DI1) | DO1 d'A est commandé par DI1 de B1 |
| A (DO8) | B8 (DI1) | DO8 d'A est commandé par DI1 de B8 |
| Note : le module A et B devrait utiliser le même canal ; | ||
