| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-RDIO0808 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-7 jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| fréquence: | 433/868/915MHZ | puissance de sortie: | 1W |
|---|---|---|---|
| Distance: | visibilité directe de 203km | Entrée: | 8 entrées de Digital |
| de sortie: | 8 sorties de relais | Protocole: | Modbus RTU |
| Surligner: | module de rtu de modbus,pompe sur outre du contrôle |
||

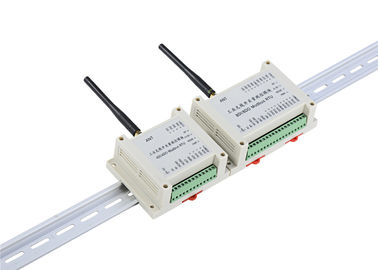

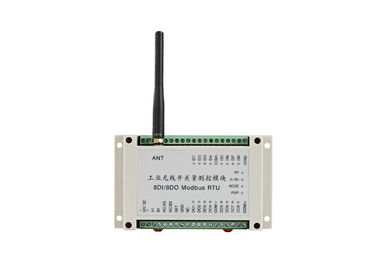

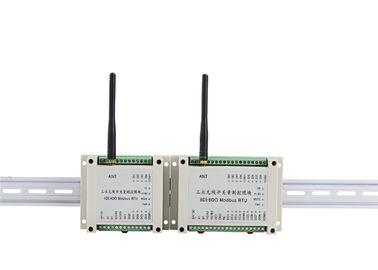

De 8DI8DO Modbus RTU de pompe 8 clôtures en plastique blanches sans fil sans fil d'entrées/sorties du contrôle
1. Introduction de général de module de série de LS-RDIO
LS-RDIO Modbus RTU est un contrôleur industriel conçu par technologie de Lensen. Il soutient point par point, le point aux DI sans fil de multi-points, collection FAIT, d'AI, d'ao et contrôle. Cet émetteur-récepteur a l'avantage de l'installation facile, aucun programme exigé, aucun honoraires de communication. C'est substitution fiable et rentable pour le câble de signal de rail, fil de signal de bague collectrice.
Cette série nous avons 2DI/2DO le module, 4DI/4DO le module, le module 8DI/8DO. Puissance de sortie nous avons 2 versions, on est 100mW pour la distance de contrôle de visibilité directe de 600m, et un autre est 1W pour la distance de contrôle de visibilité directe de 3km.
2. Champ d'application
Le module d'entrée-sortie de série de LS-RDIO est très utilisé dans l'automation d'industrie comme le processus central de données d'usine, le contrôle de pompe, la surveillance d'huile, les machines d'extraction, les équipements de surveillance d'environnement, les dispositifs de levage, le contrôle de robots, la machine de remplissage, les équipements de mélange, la ligne logistique, l'AGV etc.
3. Paramètre
| Paramètre | |
| Puissance de sortie : | version 1W ou 100mW |
| Alimentation d'énergie : | 9V-30V (choisissez habituellement C.C C.C 24V ou 12V) |
| Distance de contrôle : | 3km ou (version de 1km) |
| Vitesse baud : | 1200bps |
| Réception de la sensibilité : | -123dBm@1200bps, -118dbm (9600bps) |
| Mise en réseau | |
| Mise en réseau : | Point par point et point-à-multipoint |
| Description de port | |
| Entrée : | 8 DI actifs (passif adapté aux besoins du client) |
| Sortie : | 8 sorties passives de relais, |
| Port de communication | RS485 (RS485 sans fil adaptent aux besoins du client) |
| Actuel | |
| Transmettez le courant : | <600ma> |
| Réception du courant : | <50ma> |
| Généralités | |
| Fréquence : | 400, 450, 470 ou autre bandes de 433MHz, |
| Creusez des rigoles l'aucun : | 16 canaux, peuvent changer par l'intermédiaire de l'interrupteur à positions multiples |
| Propriétés physiques | |
| Dimension : | 145×90×40 (millimètre) |
| Connecteur d'antenne : | SMA, antenne de véhicule avec le câble de 1.5m |
| La température : | -35℃~+75℃ (industriel) |

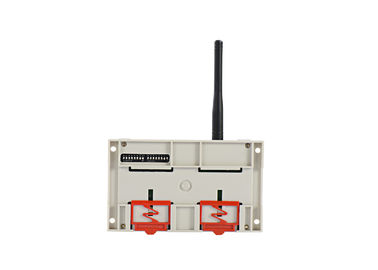

| Méthode de support : | Norme rail industriel de guilde de 3,5 pouces |
4. Comment employer l'entrée-sortie sans fil
5. Exemples de diagramme d'application
1) contrôle point par point
Remarques :
| Module A | Module B | Correspondance d'entrée et sortie |
| A (DI1-DI8) | B (DO1-DO8) | DI1-DI8 d'A pour commander DO1-DO8 de B respectivement |
| A (DO1-DO8) | B (DI1-DI8) | DO1-DO8 d'A est commandé par DI1-DI8 de B respectivement |
| Notes : A et B devraient utiliser le même canal | ||
2) Un maître pour commander 2 esclaves
Remarques :
| Module principal | Module slave | Correspondance d'entrée et sortie |
| A (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 du contrôle DO1-DO4 d'A de B1 respectivement |
| A (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 du contrôle DO1-DO4 d'A de B2 respectivement |
| A (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 d'A est commandé par DI1-DI4 de B1 |
| A (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 d'A est commandé par DI1-DI4 de B2 |
| Notes : A et B devraient utiliser le même canal | ||
3) Un maître pour commander 4 esclaves
Remarques :
| Maître | Esclave | Correspondance d'entrée et sortie |
| A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 du contrôle DO1-DO2 d'A de B1 |
| A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 du contrôle DO1-DO2 d'A de B2 |
| A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 du contrôle DO1-DO2 d'A de B3 |
| A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 du contrôle DO1-DO2 d'A de B4 |
| A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 d'A commandé par DI1-DI2 de B |
| A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 d'A commandé par DI1-DI2 de B2 |
| A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 d'A commandé par DI1-DI2 de B3 |
| A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 d'A commandé par DI1-DI2 de B4 |
| Notes : A et B devraient utiliser le même canal | ||
4) Un maître à 8 onguents
Remarques :
| Maître | Onguent | Correspondance d'entrée et de contrôle |
| A (DI1) | B1 (DO1) | DI1 du contrôle DO1 d'A de B1 |
| A (DI2) | B2 (DO1) | DI2 du contrôle DO1 d'A de B2 |
| A (DI3) | B3 (DO1) | DI3 du contrôle DO1 d'A de B3 |
| A (DI4) | B4 (DO1) | Contrôle DO1 de DI4of A de B4 |
| A (DI5) | B5 (DO1) | DI5 du contrôle DO1 d'A de B5 |
| A (DI6) | B6 (DO1) | DI6 du contrôle DO1 d'A de B6 |
| A (DI7) | B7 (DO1) | DI7 du contrôle DO1 d'A de B7 |
| A (DI8) | B8 (DO1) | DI8 du contrôle DO1 d'A de B8 |
| A (DO1) | B1 (DI1) | DO1 d'A est commandé par DI1 de B1 |
| A (DO8) | B8 (DI1) | DO8 d'A est commandé par DI1 de B8 |
| Note : le module A et B devrait utiliser le même canal ; | ||
5) Pour communiquer avec PC/PLC
